DOS型单级单吸高效离心泵

一、DOS型单级单吸高效离心泵产品概述

　　1、DOS型单级高效离心泵，供输送清水及物理化学性质类似于清水的其它液体之用，离心泵适用于工业和城市给排水、高增建筑增压泵送水、园林喷灌、消防泵增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
　　2、DOSR型单级热水离心泵，广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，DOSR型离心泵使用温度T≤120℃。
　　3、DOSB型单级防爆离心泵，供输送汽油、煤油、柴油泵等油类产品或易燃、易爆液体，被输送介质温度为-20℃～120℃。
　　4、DOSD单级低转速离心泵，适应要求环境噪声很低的场合，使用温度T≤120℃。

二、DOS型单级单吸离心泵产品特点

运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
　　滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
　　噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
　　故障率低：单级离心泵结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。
　　维修方便：更换密封、轴承，简易方便。
　　占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

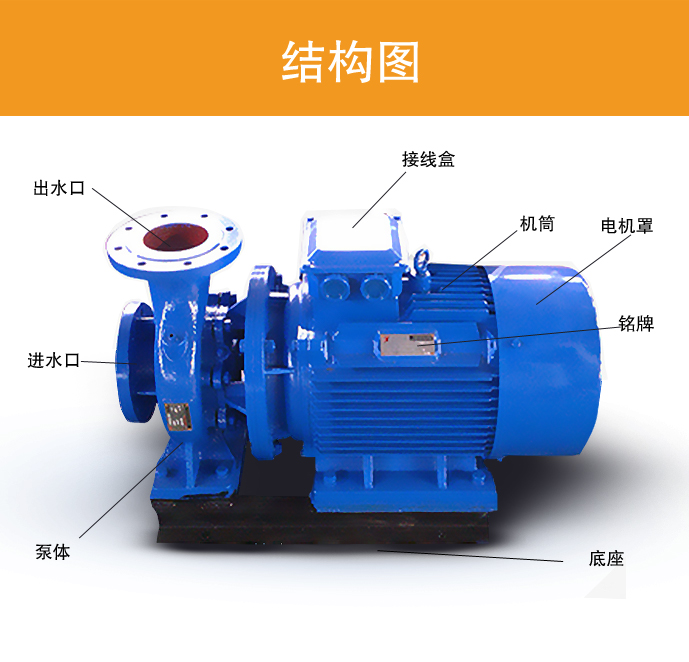

三、DOS型单级单吸高效离心泵结构图



五、DOS型单级双吸高效离心泵性能参数表：

DOS型高效离心泵性能参数表
型号	流量Q		扬程	效率	电机功率	转速	必需汽蚀余量	重量
	流量Q		H	η	P	n	(NPAH)r
	(m3/h)	(L/s)	(m)	(%)	(KW)	(r/min)	(m)	(kg)
80-350A	30.8	8.56	148	45	45	2900	3	441
	44	12.2	142	51
	52.8	14.7	135	50
80-350B	28	7.78	142	39	37	2900	3	378
	40	11.1	135	48
	46	12.8	128	46
80-100(I)	70	19.4	14	66	5.5	2900	4.5	110
	100	27.8	12.5	76
	130	36.1	11	75
80-100(I)A	62.6	17.4	12	64	4	2900	4.5	88
	89	24.7	10	74
	116	32.2	8.8	74
80-125(I)	70	19.4	23.5	70	11	2900	4.5	164
	100	27.8	20	76
	130	36.1	14	72
80-125(I)A	62.6	17.4	19	68	7.5	2900	4.5	114
	89	24.7	16	74
	116	32.2	11	65
80-160(I)	70	19.4	36.5	70	15	2900	4.5	187
	100	27.8	32	76
	130	36.1	24	75
80-160(I)A	65.4	18.2	32,	68	11	2900	4.5	175
	93.5	26	28	74
	121	33.8	21	67

80-160(I)B	60.6	16.8	27	66	11	2900	4.5	175
	86.6	24.1	24	72
	112	31.3	18	65
80-200(I)	70	19.4	54	65	22	2900	4	253
	100	27.8	50	74
	130	36.1	42	73
80-200(I)A	65.4	18.2	47.5	64	18.5	2900	4	221
	93.5	26	44	73
	121	33.8	37	72
80-200(I)B	61	16.9	41	62	15	2900	4	200
	87	24.2	38	71
	113	31.4	32	70
80-250(I)	70	19.4	87	62	37	2900	4	333
	100	27.8	80	71
	130	36.1	68	78
80-250(I)A	65.4	18.2	76	61	30	2900	4	315
	93.5	20.6	70	68
	121	33.8	59.5	67
80-250(I)B	61	16.9	65	60	30	2900	4	271
	87	24.2	60	66
	113	31.4	51	66
80-315(I)	70	19.4	132	55	75	2900	4	680
	100	27.8	125	67
	130	36.1	114	66
80-315(I)A	66.5	18.5	119	59	55	2900	4	537
	95	26.4	113	65
	123	34.3	103	64

80-315(I)B	63	17.5	106	58	45	2900	4	425
	90	25	101	65
	117	32.5	92	63
80-315(I)C	58	16.1	90	56	37	2900	4	370
	82	22.8	85	63
	107	29.7	76	61
100-100	70	19.4	13.6	66	5.5	2900	4.5	115
	100	37.8	12.5	76
	130	36.1	11	75
100-100A	62.6	17.4	11	64	4	2900	4.5	92
	89	24.7	10	74
	116	32.2	8.8	74
100-125	70	19.4	23.5	70	11	2900	4.5	173
	100	27.8	20	76
	130	36.1	14	65
100-125A	62.5	17.4	19	68	7.5	2900	4.5	120
	89	24.7	16	74
	116	32.2	11	63
100-160	70	19.4	36.5	70	15	2900	4.5	194
	100	27.8	32	76
	130	36.1	24	65
100-160A	65.4	18.2	32	68	11	2900	4.5	182
	93.5	26	28	76
	121	33.8	21	67
100-160B	60.6	16.8	27	67	11	2900	4.5	182
	86.6	24.1	24	72
	112	31.3	18	65

100-200	70	19.4	54	65	22	2900	4	248
	100	27.8	50	75
	130	36.1	42	73
100-200A	65.4	18.2	47.5	64	18.5	2900	4	216
	93.5	26	44	73
	121	33.8	37	72
100-200B	61	16.9	41	63	15	2900	4	195
	87	24.2	38	71
	113	31.4	32	70
100-250	70	19.4	87	62	37	2900	4	348
	100	27.8	80	71
	130	36.1	68	68
100-250A	65.4	18.2	76	61	30	2900	4	332
	93.5	26	70	68
	121	23.8	59.5	67
100-250B	61	16.9	65	59	30	2900	4	332
	87	24.2	60	66
	113	31.4	51	65
100-315	70	19.4	132	55	75	2900	4	695
	100	27.8	125	67
	130	36.1	114	66
100-315A	66.5	18.5	119	55	55	2900	4	552
	95	26.4	113	65
	123	34.3	103	64
100-315B	63	17.5	106	51	45	2900	4	442
	90	25	101	65
	117	32.5	92	63

100-350	60	16.7	153.6	72	90	2900	4	777
	100	27.8	150	57
	120	33.3	142	74
100-350A	61	16.9	145.6	75	75	2900	4	683
	87	24.2	142
	113	31.4	134
100-350B	58	16.1	138.6	75	55	2900	4	536
	82	22.8	135
	107	29.7	127
100-100(I)	96	26.7	14	64	11	2900	4	110
	160	44.4	12.5	73
	192	53.3	10	70
100-125(I)	96	26.7	24	62	15	2900	4	168
	160	44.4	20	74
	192	53.3	14	69
100-125(I)A	84	23.3	20	64	11	2900	4	160
	140	39	17	72
	168	46.7	12	68
100-160(I)	96	26.7	36	69	22	2900	4	210
	160	44.4	32	79
	192	53.5	27	75
100-160(I)A	84	23.3	32	66	18.5	2900	4	205
	140	39	28	76
	168	46.7	23.5	72
100-200(I)	96	26.7	54	65	37	2900	4	348
	160	44.4	50	77
	192	53.3	46	75

100-200(I)A	84	23	47.5	64	30	2900	4	332
	140	39	44	76
	168	46.7	40.5	75
100-200(I)B	60	23.6	40	63	30	2900	4	331
	100	38.3	37	75
	120	47.2	34	75
100-250(I)	96	26.7	83	65	55	2900	4	560
	160	44.4	80	77
	192	53.3	72	74
100-250(I)A	84	23.3	75	60	45	2900	4	540
	140	39	72	72
	168	46.7	65	69
100-250(I)B	60	16.7	68	70	37	2900	4	520
	138	27.8	65
	170	33.3	58
125-100	96	26.7	13	82	11	2900	4	185
	160	44.4	12.5
	192	53.3	12
125-100A	86	23.9	10.4	77	7.5	2900	4	130
	143	39.7	10
	172	47.8	9.6
125-125	96	26.7	22.6	80	15	2900	4	227
	160	44.4	20
	192	53.3	17
125-125A	86	23.9	18	77	11	2900	4	215
	143	39.7	16
	172	47.8	13.6

125-125A	86	23.9	18	77	11	2900	4	215
	143	39.7	16
	172	47.8	13.6
125-160	96	26.7	36	78	22	2900	4	272
	160	44.4	32
	192	53.3	28
125-160A	90	25	31.5	76	18.5	2900	4	215
	150	41.7	28
	180	50	24.5
125-160B	83	21.7	27	73	15	2900	4	182
	183	38.3	24
	166	46.1	21
125-200	96	26.7	55	77	37	2900	4	386
	160	44.4	50
	192	53.3	46
125-200A	90	25	48.4	76	30	2900	4	365
	150	41.7	44
	180	50	40.5
125-200B	83	21.7	41.3	75	22	2900	4	302
	138	33.3	37.5
	166	46.1	34.5
125-250	96	26.7	87	75	55	2900	4	562
	160	44.4	80
	192	53.3	73
125-250A	90	25	76	74	45	2900	4	457
	150	41.7	70
	180	50	64
125-250B	83	21.7	65	73	37	2900	4	404
	138	33.3	50
	166	46.1	55

125-315	96	26.7	123	70	90	2900	4	756
	160	44.4	125
	192	53.3	119
125-315A	90	25	117	70	75	2900	4	651
	150	41.7	110
	180	50	104
125-315B	86	23.9	106	69	75	2900	4	646
	143	39.7	100
	172	47.8	95.2
150-125	96	26.7	22.6	66	15	2900	4	236
	160	44.4	24	76
	192	53.3	17	76
150-125A	90	25	18	77	11	2900	4	226
	150	41.7	16
	180	50	13.6
150-160	96	26.7	35	72	22	2900	4	294
	160	44.4	32	78
	192	53.3	28	76
150-160A	90	25	31.5	71	18.5	2900	4	252
	150	41.7	28	76
	180	50	24.5	73
150-160B	84	23.3	27	67	15	2900	4	231
	140	38.9	24	73
	168	46.7	21	72
150-200	96	26.7	55	77	37	2900	4	410
	160	44.4	50
	192	53.3	46

150-200A	90	25	48.4	76	30	2900	4	385
	150	41.7	44
	180	50	40.5
150-200B	83	21.7	41.3	75	22	2900	4	315
	138	33.3	37.5
	166	46.1	34.5
150-250(I)	120	33.3	87	65	75	2900	4	761
	200	55.6	80	76
	240	66.7	72	74
150-250(I)A	112	31.1	76	64	55	2900	4	614
	187	51.9	70	75
	224	62.2	63	73
150-250(I)B	104	26.9	65	63	45	2900	4	509
	173	48.1	60	74
	204	57.8	54	72
150-315(I)	120	33.3	133	58	110	2900	4.5	1029
	200	55.6	125	75
	240	66.7	120	73
150-315(I)A	112	31.1	116	57	90	2900	4.5	767
	187	51.9	110	74
	224	62.2	105	72
150-315(I)B	104	28.9	100	55	75	2900	4.5	746
	173	48.1	95	72
	208	57.8	91	70
150-350	96	26.7	153.6	69	110	2900	4.5	1040
	160	44.4	150	70
	192	53.3	138	67

150-350A	105	29.2	152	68	90	2900	4.5	777
	150	41.7	142	69
	180	50	130	65
150-350B	98	27.2	110	63	75	2900	4.5	756
	140	38.9	101	67
	168	46.7	90	60
150-200	140	38.9	13.8	68	15	1450	3	278
	200	55.6	12.5	78
	260	72.2	10.6	78
150-200A	125	34.7	11.5	66	11	1450	3	263
	176	49.7	10	76
	232	64.6	8.5	76
150-250	140	38.9	21.8	73	18.5	1450	3	355
	200	55.6	20	80
	260	72.2	17	77
150-250A	129	35.8	18.5	72	15	1450	3	315
	184	51.1	17	78
	240	66.7	14.4	76
150-250B	117	32.5	15.2	70	11	1450	3	294
	167	46.4	14	76
	217	60.4	12	74
150-315	140	38.9	33.8	70	30	1450	3.5	462
	200	55.6	32	78
	260	72.2	28	73
150-315A	131	36.4	29.5	69	22	1450	3.5	378
	187	51.9	28	77
	243	67.5	24.5	77

150-315B	121	33.6	25	69	18.5	1450	3.5	368
	173	48.1	24	76
	225	62.3	21	75
150-400	140	38.9	53	68	45	1450	3.5	620
	200	55.6	50	75
	260	72.2	46	71
150-400A	131	36.4	46.6	67	37	1450	3.5	578
	187	51.9	44	74
	243	67.5	38.3	70
150-400B	122	33.9	40	64	30	1450	3.5	546
	174	48.3	38	73
	226	62.9	33	70
150-400C	112	31.3	34	64	22	1450	3.5	515
	160	44.4	32	71
	208	57.8	28	69
200-200	140	38.9	13.8	67	15	1450	3	404
	200	55.6	12.5	78
	260	72.2	10.6	78
200-200A	125	34.7	11	66	11	1450	3	383
	179	49.7	10	76
	232	64.6	8.5	76
200-250	140	38.9	21.8	73	18.5	1450	3	450
	200	55.6	20	80
	260	72.2	17	77
200-250A	129	35.8	18.5	72	15	1450	3	438
	184	51.2	17	78
	240	66.7	14.4	76

200-250B	117	32.5	15.2	70	11	1450	3	404
	167	46.4	14	76
	217.5	60.4	12	75
200-315	140	38.9	33.8	70	30	1450	3.5	578
	200	55.6	32	78
	260	72.2	28	78
200-315A	131	36.4	29.5	69	22	1450	3.5	483
	187	51.9	28	77
	243	67.5	24.5	77
200-315B	121	33.6	25.5	69	18.5	1450	3.5	462
	173	48.1	24	76
	225	62.5	20.5	75
200-400	140	38.9	53	68	45	1450	3.5	620
	200	55.6	50	75
	260	72.2	46	71
200-400A	131	36.4	46.6	67	37	1450	3.5	578
	187	51.9	44	74
	243	67.5	38.3	70
200-400B	122	33.9	40	64	30	1450	3.5	546
	174	48.3	38	73
	226	62.9	33	70
200-400C	112	31.3	34	64	22	1450	3.5	515
	160	44.4	32	71
	208	57.8	28	69
200-200(I)	280	77.8	13.4	70	22	1450	4	452
	400	111	12.5	80
	520	144	10.5	79

200-200(I)A	250	69.4	11.2	68	18.5	1450	4	452
	358	99.4	10	78
	465	129	8.5	77
200-250(I)	280	77.8	22.2	75	30	1450	4	525
	400	111	20	80
	520	144	14	72
200-250(I)A	250	69.4	18	73	22	1450	4	431
	358	99.4	16	78
	465	129	11.2	70
200-250(I)B	226	62.8	14.4	70	18.5	1450	4	420
	322	89.4	13	75
	419	116	9.3	67
200-315(I)	280	77.8	36	73	55	1450	4	756
	400	111	32	80
	520	144	26	75
200-315(I)A	262	72.8	31.5	72	45	1450	4	651
	374	103	28	79
	486	135	23	74
200-315(I)B	242	67.2	27	71	37	1450	4	599
	346	96.1	24	78
	450	125	19.5	73
200-400(I)	280	77.8	54.5	75	75	1450	4	1008
	400	111.4	50	81
	520	144	39	77
200-400(I)A	262	72.8	48	74	75	1450	4	893
	374	103	44	80
	486	135	34	76

200-400(I)B	242	67.2	41.4	72	55	1450	5	746
	346	96.1	38	78
	450	125	29.6	74
200-400(I)C	224	62.2	34.9	70	45	1450	5	635
	320	88.9	32	76
	416	115	25	72
200-500(I)	280	77.8	85	76	132	1450	4	1254
	400	111.1	80	78
	520	144.4	70	76
200-500(I)A	262	72.8	74.4	75	110	1450	4	1184
	374	103.9	70	77
	486	135	61.2	75
300-315A	460	127.8	31.5	72	75	1450	55	1302
	650	180	28	80
	820	222	23.5	77
300-315B	420	116.7	27	71	55	1450	5	1155
	580	161	24	78
	700	194	20	76
300-400	500	138.9	54.5	80	132	1450	5.5	1760
	720	200	50
	900	250	42
300-400A	420	127.8	47	78	110	1450	5.5	1550
	600	180.6	44
	780	233.3	37
300-460	480	133.3	71	75	185	1450	5.5	2250
	720	200	65	81
	900	250	58	82

300-460A	444	12.3	60	74	160	1450	5.5	1780
	666	185	55	80
	833	231.4	49	81
300-460B	409	113.6	49	73	110	1450	5.5	1680
	614	170.6	45	79
	767	213.1	35	80
300-500	540	150	8月5日	78	250	1450	5.5	1680
	720	200	80	80
	900	250	70	78
300-500A	506	140.6	74.4	77	200	1450	5.5	1665
	675	187.5	70	79
	720	200	61.2	77
300-500B	468	130	63.8	76	160	1450	5.5	1472
	625	173.6	60	78
	667	185.3	52.5	76
300-500C	425	118	53.2	75	110	1450	5.5	1345
	570	158.3	50	77
	605	168	43.8	75
300-235(I)	718	199.4	44.6	82	160	1450	5.5	1680
	1080	300	40
	1345	373.6	34.6
300-235(I)A	642	178.3	35.7	80	132	1450	5.5	1450
	965	268.1	32
	1203	334.2	27.7
