DOS单级双吸高效离心泵，已获得专利号,经过中华人民共和国科学技术部科技创新，结论：各项经济指标达到国际上同类产品的先进水平，处于国际领先地位；

一、产品介绍及应用场合：

   DOS单级双吸高效离心泵，供输送温度不高于105°C的清水或理化性质类似于水的液体。

   用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶、建筑供水、灌溉、排水泵站、炼油工业等输送液体的场合。

二、六大特点：

　　该系列产品的设计，与行业上其它厂家的双吸泵相比在技术上具有 以下优点：

　　1、结构紧凑，整体刚性好，运行的稳定性高；

　　2、整体结构增强设计，壳体设计压力等级1.6MPa，进出口法兰压力等级2.5MPa，整体耐压能力2.5MPa。壳体最小壁厚25毫米，壳体中开面厚度60毫米；行业上其它企业生产的双吸泵一般壁厚在18左右，中开面的厚度在35左右。所以，同样参数的水泵，我公司的DOS泵要比其他企业的产品重三分之一；运行寿命可以提高一倍。

　　3、材料方面：我公司产品的壳体叶轮等都是HT250的铸铁牌号并采用树脂砂精密铸造；密封轴套为不锈钢材料；轴承材料全部选用进口品牌；密封的冲洗管为整体不锈钢材料，上面带有流量调节阀，可以随时调节密封的冲洗水量。而行业上其他厂家的泵壳体叶轮材料是HT200，采用普通粘土砂铸造，轴套为45#钢；密封冲洗管为普通钢管；

4、结构上，我公司的DOS型泵的设计结构与其他企业的产品完全不同：普通的双吸泵就是泵体、泵盖、叶轮、轴套、轴、及两侧的轴承体部件；我们的DOS泵在泵体泵盖间设计一个独立的零件：密封体；当泵长时间使用，密封腔体的磨损时，不需要更换泵体，只需要换密封体，降低运行成本。

　　5、泵轴采用高可靠性设计，强度等级增加一级。左右轴承体通用，减少了以后备品备件的订货种类，便于管理。而且，设计时，在两侧轴承体部位设有测温装置，可以随时监测泵轴承运行的温度。

　　6、效率高：我公司产品的叶轮及壳体的水力模型全部从国外引进，实际运行效率比其他同类产品高3-5%。很多用户实际使用后，都达到了很好的节能效果。

　　目前水泵行业上有很多企业生产双吸泵，但技术含量确有很大的不同；一般常使用的S型泵等都是六十年代的技术，结构落后，效率低，可靠性差；我公司的DOS型产品，是高起点的设计，无论是结构，材料配置，效率及运行的可靠性都是其它产品无法比拟的。

出口直径：DN80-500mm

　　流量：50-4200m3/h（额定点）

　　扬程：H=7.6-160m（额定点）

　　许用工作压力：2.5Mpa

　　许用试验压力：3.75Mpa

　　介质：清水或物理化学性质类似于清水的其他液体（土体颗粒≤80mg/l）。

　　温度：≤105°C

四、水力：

　　经优化设计的水力模型，不仅使泵具有优异的水力性能，并且没有轴向力这一困扰水泵特别是大型水泵运行的难题。泵体、泵盖、叶轮经精密铸造，过流表面光滑提高了泵的抗汽蚀性能和效率。

五、密封：

　　常见是两种方式:填料密封或机械密封，不受转向限制。对于填料密封，有足够的空间用于更换填料.

六、工作条件：

　　1、许用工作压力为2.5Mpa；即泵入口压力+泵扬程≤2.5Mpa。根据泵壳承受的最大压力，泵体和泵盖材质采用灰口铸铁（1.6Mpa）、球墨铸铁（2.0Mpa）、铸钢（2.5Mpa）。在订货时敬请注明泵的承压情况或材质。

　　2、介质：温度≤1.5°C的清水或物理化学性质类似清水的其它液体（固体颗粒≤80mg/l）

七、轴承：

　　1、用油脂润滑的封闭式滚动轴承，维护简单，运行时间长。

　　2、配备恒定油位的油杯，也可用稀油润滑。

　　3、选用进口高质量轴承，运行平稳，噪音低，使用寿命长。

八、结构：

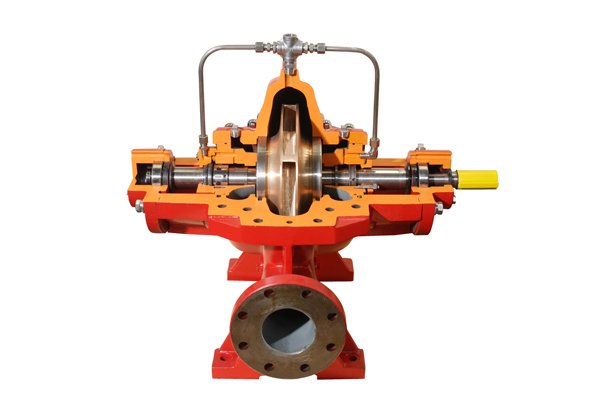

　　结构紧凑、稳定性好。该型泵为泵壳中开结构，进出口均在泵体上，检修时只需吊出泵盖，转子部件便可移出进行检修作业，而不需拆卸管路，十分方便。

　　根据需要电动机可以在左端也可在右端，方便现场安装。结构上缩短转子部件轴向尺寸，轴的刚性更好，运行更稳定可靠。设有泵体密封环，而叶轮密封环为可选用两件。密封环磨损后可以更换，减少了运行维护费用。

九、主要零件材质

　　零件名称可供选择的材料(可另选)

　　轴45、2Cr13（不锈钢）

　　泵体、泵盖HT250、QT400-15(球墨铸铁)、ZG230-450

　　叶轮HT200、ZCuSn11(青铜)ZG1Cr18Ni9(不锈钢)

　　HT250、QT400-15、(球墨铸铁)

十、型号意义：

D  OS   150-   360A（B C）

OS（SOW）---卧壳式卧式离心泵

150---水泵出口直径

360---叶轮名义直径

A（B C）---叶轮经第一次切割（第二次、第三次）

十一、 选型型谱图

十二、产品详情：

型号：DOS80-220
材质：铸铁
性能：耐磨
用途：双吸泵
泵轴位置：卧式
叶轮吸入方式：双吸式
流量：66.5（m3/h）
叶轮数目：1
扬程：12.8（m）
轴功率：2.8（kW）
吸入口径：100（mm）
排出口径：80（mm）

十三、现场安装

　　在危险地段工作的电力设备须遵守防爆规定，铭牌上已标明了这一点。如果设备装在危险地段，请务必遵守当地有关防爆规定、设备检验合格规定以及负责认可的管理机构所定的规定。检验合格证必须放在靠近泵机组运转的地方。

　　装配前的检查

　　根据样本或“安装图”给定的尺寸，所有必要的装配工作准备好。按照相应的标准，混凝土基础必须有足够的强度以确保装配安全可靠。将机组放在基础上之前，混凝土必须坚固、表面应光滑平整。

　　泵机组的安装

　　泵和电机不带公共底座的安装

　　1、在安装之前混凝土基础必须坚固，表面应光滑平整。

　　2、把地脚螺栓插入基础上的预留孔，把泵放在基础上，用水平仪在轴端或出口端调整水平，在底脚和基础间靠近地脚螺栓处必须垫垫块。

　　3、泵调整好水平之后，给地脚螺栓灌浆，当砂浆坚固后均匀地拧紧螺并重新调整水平。

　　泵和电机带公共底座的安装

　　1、测量并记下泵的位置。

　　2、把泵机组放在基础上，地脚螺栓插入基础中并调整。若需对底座灌浆，则在基础和底座之间保留40-50mm的间隙。

　　3、对基础螺栓灌浆并让其坚固。

　　4、用调整螺钉精确地调整机组并在联轴器处对中。

　　5、均匀地拧紧地脚螺栓。

　　6、若有必要此时可对底座灌浆，重新检查，用垫片更新调整。

　　泵和电机的调整

　　必须确保泵和电机在联轴器处精确对中。即使泵和电机作为一个完整的机组提供，如有必要也需对中。

　　方法：如果联轴器的轴向和径向偏差不超过0.04mm,那么可以认为泵机组已经很好地对中了。

　　每次在联轴器两端均匀旋转量具90°，用游标卡尺或千分尺检查，所有点的读数必须均匀。

　　泵起动之前，要检查运行数据，以确保铭牌上的数据，例如：工作压力、频率、输送的液体温度等，与合同上的数据及系统数据相符。

十五、故障产生原因及排除方法

十六、（DOS）性能表

 十七、安装尺寸图
